Titanijske obične cijevi s niskom perajem inovativne su komponente prijenosa topline koje su stekle značajnu popularnost u različitim industrijskim primjenama. Kao dobavljač ovih cijevi, uzbuđen sam što dijelim uvid u to kako rade i njihove koristi.
Struktura i osnovni princip
Titanijske obične cijevi s niskom perajem izrađene su od visokokvalitetnog titana, metala poznatog po izvrsnoj korozijskoj otpornosti, omjeru visoke čvrstoće - do težine i dobre toplinske vodljivosti. Cijev ima glatku unutarnju površinu i fino vanjsku površinu. Peraje su obično niske visine u usporedbi s nekim drugim dizajnom cijevi s perajem, obično s visinom peraje u rasponu od nekoliko milimetara.
Osnovni princip koji stoji iza rada titana običnih cijevi s niskim perajem leži u poboljšanju postupka prijenosa topline. Prijenos topline događa se kroz tri glavna mehanizma: konvekcija, konvekcija i zračenje. U većini industrijskih primjena prijenosa topline koje uključuju ove cijevi, provođenje i konvekciju igraju najznačajnije uloge.
Kad vruća tekućina teče unutar cijevi, toplina se provodi kroz zid cijevi titana. Peraje na vanjskoj površini cijevi povećavaju površinu dostupnu za prijenos topline. Prema jednadžbi prijenosa topline (q = ha \ delta t), gdje je (q) brzina prijenosa topline, (h) je koeficijent prijenosa topline, (a) je površina, a (\ delta t) je temperaturna razlika između tople i hladne tekućine. Povećavanjem površine (a) s perajama, ukupna brzina prijenosa topline (q) može se značajno poboljšati, čak i ako koeficijent prijenosa topline (H) ostane relativno konstantan.
Rad u različitim procesima prijenosa topline
Proces isparavanja

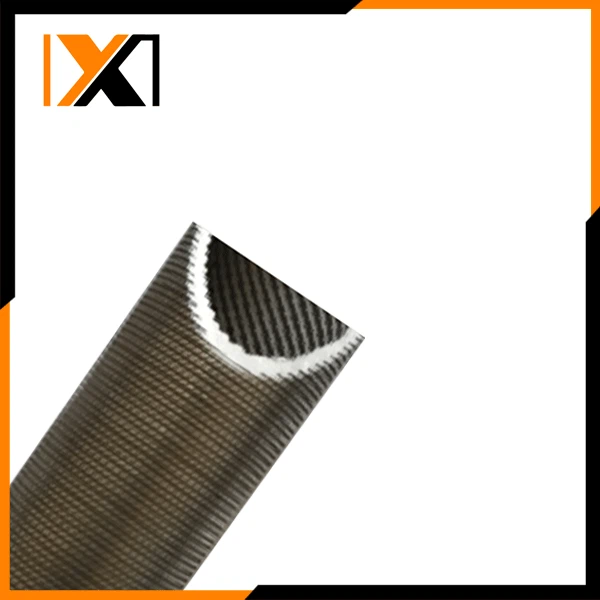

U procesu isparavanja, kao što je u aTitanijum visoke performanse koja isparava cijev, Vruća tekućina unutar cijevi prenosi toplinu u tekućinu na vanjskoj strani cijevi. Tekućina tada isparava, apsorbirajući latentnu toplinu isparavanja. Peraje na titanijskoj običnoj cijevi s niskom perajem povećavaju kontaktno područje između površine cijevi i tekućine, promičući učinkovitije isparavanje.
Budući da tekućina dolazi u kontakt s perajenom površinom, povećana površina omogućuje da više tekućine bude u kontaktu s zagrijanom cijevi u bilo kojem trenutku. To dovodi do veće brzine prijenosa topline iz cijevi u tekućinu, uzrokujući brže isparavanje. Uz to, peraje također mogu poboljšati protok tekućine oko cijevi, poboljšavajući konvektivni koeficijent prijenosa topline. Ova kombinacija povećane površine i poboljšanog protoka tekućine rezultira učinkovitijim procesom isparavanja.
Postupak kondenzacije
Tijekom kondenzacije, para s vanjske strane cijevi oslobađa latentnu toplinu dok se kondenzira u tekućinu. Obična cijev od titana s niskom perajem opet igra ključnu ulogu u poboljšanju ovog procesa. Peraje pružaju dodatna mjesta za kondenzaciju pare. Budući da para dolazi u kontakt s hladnom perajenom površinom, formira male kapljice. Oblik i raspored peraja mogu pomoći usmjeriti protok kondenzirane tekućine, sprječavajući ga da formira debeli film koji bi spriječio daljnji prijenos topline.
Poboljšana površina peraja omogućava da više pare bude u kontaktu s hladnom površinom, povećavajući brzinu kondenzacije. Nadalje, učinkovito uklanjanje kondenzirane tekućine s perajene površine osigurava da nova para kontinuirano može doći u kontakt s cijevi, održavajući visoku brzinu prijenosa topline.
Bazen ključa

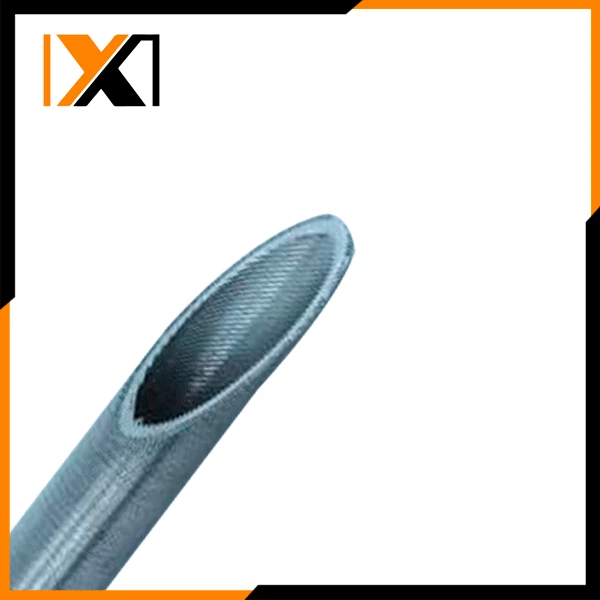

U aTitanium bazen kipuće cijev isparivačaPrimjena, cijev je uronjena u fond tekućine. Toplina iz tekućine unutar cijevi uzrokuje da tekućina u bazenu prokuha. Peraje na cijevi stvaraju mjesta nukleacije za stvaranje mjehurića. Nukleacija je početna faza stvaranja mjehurića tijekom ključanja. Nepravilnosti i povećana površina koju pružaju peraje olakšavaju formiranje mjehurića.
Jednom kada se formiraju mjehurići, uzdižu se kroz tekućinu, noseći toplinu od površine cijevi. Peraje također pomažu u razbijanju graničnog sloja tekućine u blizini površine cijevi. Granični sloj je tanki sloj tekućine u kojem je protok relativno stagnirajući i može djelovati kao otpor na prijenos topline. Ometanjem ovog graničnog sloja peraje poboljšavaju konvektivni prijenos topline između cijevi i tekućine u bazenu.
Prednosti titana običnih cijevi s niskim perajem
Otpor korozije
Titanij je vrlo otporan na koroziju u širokom rasponu okruženja, uključujući morsku vodu, kisele otopine i alkalne otopine. Zbog toga su titanijske obične cijevi s niskim perajem idealnim za upotrebu u industrijama kao što su kemijska obrada, postrojenja za desalinizaciju i morske primjene. U tim su industrijama cijevi često izložene korozivnim tvarima, a svojstvo otporno na koroziju titana osigurava dug radni vijek i smanjuje potrebu za čestom zamjenom.
Visoka toplinska vodljivost
Iako nisu toliko visoki kao neki metali poput bakra, Titanium još uvijek ima relativno dobru toplinsku vodljivost. To, u kombinaciji s poboljšanom površinom koju pružaju peraje, omogućava učinkovit prijenos topline. Visoka toplinska vodljivost osigurava da se toplina može brzo prenijeti iz vruće tekućine unutar cijevi na vanjsku površinu, gdje se može dalje prenijeti u okolni medij.
Lagan
Titanium ima nisku gustoću u odnosu na mnoge druge metale koji se koriste u primjeni prijenosa topline. Zbog toga su cijevi lagane, što je korisno u aplikacijama gdje je težina zabrinjavajuća, poput zrakoplovnih i nekih mobilnih sustava prijenosa topline. Lagana priroda cijevi također smanjuje strukturne zahtjeve za njihovo podržavanje, potencijalno uštede na troškovima instalacije.
Prijava
Titanijske obične cijevi s niskom perajem koriste se u raznim industrijama. U kemijskoj industriji oni se koriste u izmjenjivačima topline za procese poput destilacije, isparavanja i kondenzacije. Otpornost na koroziju titana osigurava da cijevi mogu izdržati teška kemijska okruženja koja se često susreću u tim procesima.
U industriji proizvodnje električne energije ove se cijevi mogu koristiti u kondenzatorima i kotlovima. U kondenzatorima pomažu u pretvaranju pare natrag u vodu prenoseći toplinu u rashladni medij. U kotlovima se mogu koristiti za prijenos topline iz plinova za izgaranje u vodu, stvarajući paru za proizvodnju energije.
ATitanium cijev bešavna cijev s cijenom od titanatakođer je srodan proizvod koji se može koristiti u sličnim aplikacijama. Bešavne cijevi nude dodatne prednosti u pogledu snage i pouzdanosti, posebno u primjeni visokog pritiska.
Zaključak
Obične cijevi s niskim perajem titana vrlo su učinkovito rješenje za poboljšanje prijenosa topline u različitim industrijskim primjenama. Njihova jedinstvena kombinacija otpornosti na koroziju, visoke toplinske vodljivosti i poboljšana površina čini ih preferiranim izborom u mnogim industrijama. Bilo da se radi o isparavanju, kondenzaciji ili procesima ključanja bazena, ove cijevi mogu značajno poboljšati učinkovitost operacija prijenosa topline.
Ako ste zainteresirani da saznate više o našim običnim cijevima od titana s niskim perajem ili imate na umu određenu aplikaciju za prijenos topline, pozivamo vas da nas kontaktirate na daljnju raspravu. Naš tim stručnjaka spreman je pomoći vam u odabiru najprikladnijih proizvoda za vaše potrebe i može pružiti detaljne tehničke informacije i cijene. Radujemo se mogućnosti rada s vama i doprinositi uspjehu vaših projekata.
Reference
- Incropera, FP, & DeWitt, DP (2002). Osnove prijenosa topline i mase. John Wiley & Sons.
- Bergman, TL, Lavine, AS, Incropera, FP, & DeWitt, DP (2011). Uvod u prijenos topline. John Wiley & Sons.
